在電子制造領域，焊接質量直接決定了產品的可靠性與使用壽命。尤其是作為電路中重要的被動元件——電容，其引腳焊點的牢固程度更是重中之重。一個虛焊、假焊或強度不足的焊點，在后續的組裝、運輸或使用過程中，極易因機械應力或熱應力而失效，導致整個電路功能異常甚至徹di損壞。

因此，對電容引腳焊點進行定量的力學性能測試，是評估焊接工藝、保證產品質量的關鍵環節?？茰蕼y控小編認為，推力（剪切力）測試作為一種高效、直觀的檢測方法，被廣泛應用于生產線的質量監控與工藝研發中。本文將詳細介紹電容引腳焊點推力測試的基本原理、相關標準、并重點闡述如何使用Alpha W260剪切力測試機完成這一測試，為您的質量管控提供堅實的技術支持。

一、 測試原理

電容引腳焊點推力測試，其核心原理是通過一個精密的推力裝置，向電容的引腳或端電極施加一個與PCB板面平行、且垂直于引腳軸線的推力，直至焊點發生失效（如焊錫開裂、引腳脫離或焊盤剝離）。

通過實時記錄整個過程中力值的變化，我們可以得到焊點所能承受的最大推力（即剪切強度）。這個最大推力值客觀地反映了焊點的機械牢固性，從而間接評估了焊接工藝的質量，包括潤濕性、錫量飽滿度以及是否存在焊接缺陷。

二、 測試標準

IPC-J-STD-001: 《焊接的電氣和電子組件要求》。

IPC-7701: 《印制板組件涂覆與修復》。其中包含了針對元器件涂覆和維修后的相關測試方法。

GJB 548B: 《微電子器件試驗方法和程序》。

企業內控標準: 許多大型電子制造企業會根據自身產品的具體應用場景（如汽車電子、航空航天），制定更為嚴苛的內控推力標準值。

注意： 在進行測試前，務必明確所依據的標準，并根據標準或客戶要求設定合格的推力判據。

三、 檢測設備介紹

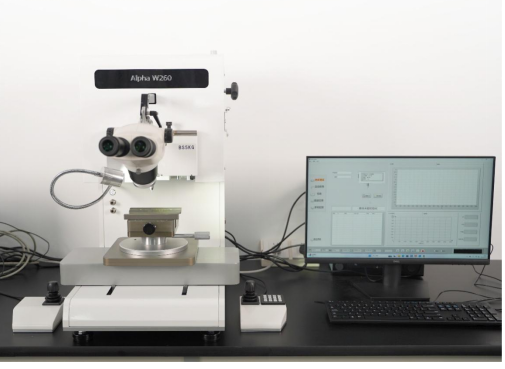

1、Alpha W260剪切力測試機

設備特點：

高精度力值傳感器: 提供精確至0.001kgf的力值測量，確保數據準確可靠。

精密的運動控制系統： 采用高精度步進電機和閉環控制，實現平穩、無振動的勻速推進，測試速度可精確設定，符合標準要求。

堅固的測試平臺: 提供穩定的測試基礎，并配有精密夾具，可有效固定PCB板，防止測試過程中產生位移。

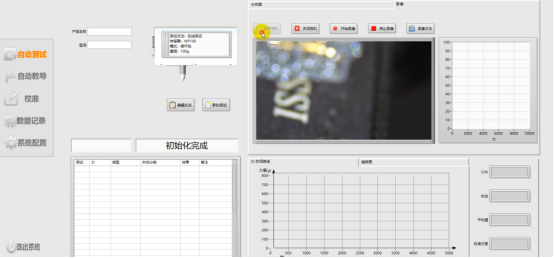

用戶友好軟件: 配套的控制與數據分析軟件可實時顯示力-位移曲線，自動記錄峰值力、計算平均值和標準差，并生成測試報告。

多種測試工裝: 可根據不同封裝尺寸的電容（如貼片MLCC、鋁電解電容、鉭電容等）選配不同規格的推刀。

四、 測試流程

步驟一：準備工作

設備開機: 啟動Alpha W260測試機及配套電腦軟件，預熱設備15分鐘。

參數設置: 在軟件中設置測試參數：

測試模式: 選擇“推力/剪切力"模式。

測試速度: 根據標準設定（常用速度為1~10mm/min）。

回程速度: 設定測試完成后推刀返回的速度。

力值上限: 設定一個略高于合格標準的力值，以保護傳感器和樣品。

樣品固定: 將待測的PCB板牢固地夾持在測試平臺夾具上，確保PCB板平整無晃動。被測電容應位于推刀的行進路徑上。

步驟二：安裝與定位推刀

選擇推刀: 根據電容的封裝尺寸和高度，選擇合適的推刀。推刀的厚度應略小于引腳間距，寬度應能有效覆蓋引腳根部焊點。

安裝推刀: 將推刀正確安裝到測試頭的夾具上并擰緊。

高度定位: 通過設備的手動或自動控制功能，將推刀下端面下降至剛好接觸PCB板表面，然后根據標準或經驗（通常提升0.05~0.15mm）微調一個初始間隙，確保推刀能平行作用于引腳根部。

步驟三：執行測試

位置校準: 在軟件中操作，將推刀移動至電容引腳根部的位置，確保推力方向與PCB平行且垂直于引腳。

開始測試: 在軟件界面點擊“開始"按鈕，測試機將自動按預設速度推進推刀。

過程監控: 觀察力-位移曲線的實時變化，直至力值陡然下降，表明焊點已失效。設備會自動記錄最大推力值（Peak Force）。

步驟四：數據記錄與結果分析

數據記錄: 軟件會自動保存每次測試的峰值力和曲線。對同批次樣品進行多次測試（通常n≥5），以獲取統計有效數據。

失效分析: 測試后，立即在顯微鏡下觀察焊點失效模式，例如：

焊錫剪切斷裂: 斷裂面在焊錫內部，是常見的理想失效模式。

引腳與焊錫界面分離: 可能是潤濕不良。

焊盤剝離: PCB本身質量或焊接溫度過高導致。

結果判定: 將測得的平均推力值與標準或內控規格進行對比，判定該批次焊點是否合格。

步驟五：清理與維護

測試完成后，取下樣品，清理推刀和測試平臺上的碎屑，并按要求對設備進行日常維護。
